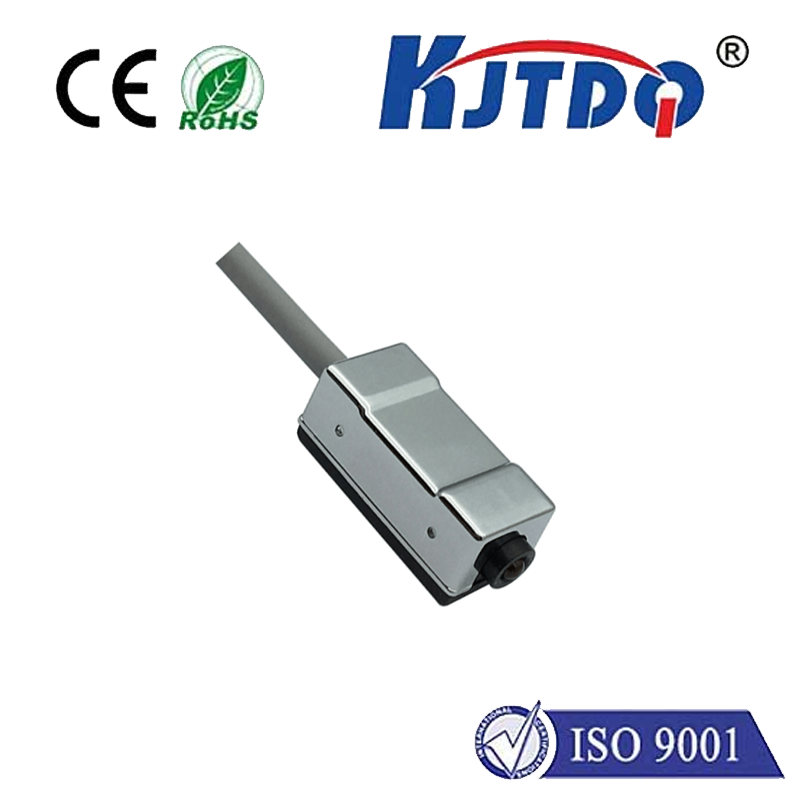

凱基特磁性開關AL-35R|220VAC?100mA?10W氣缸接近感應器

• 時間：2024-08-19 09:10:54
• 點擊：0

磁性開關AL-35R|220VAC 100mA 10W氣缸接近感應器是一種專門用于檢測氣缸活塞位置的傳感器。以下是對該產品的詳細解析：

一、產品基本信息

型號：AL-35R

額定電壓：220VAC

額定電流：100mA

額定工作功率：10W

應用范圍：氣缸接近感應

二、工作原理

磁性開關AL-35R通過磁鐵來感應氣缸活塞的位置。在氣缸的缸筒外側安裝磁性開關，而在非磁性體的活塞上安裝一個永磁鐵（如橡膠磁鐵）的磁環。當活塞移動時，磁環靠近磁性開關，磁性開關內的兩個金屬簧片（通常是干簧管）在磁環磁場的作用下吸合，觸點閉合，發出電信號；當磁環移開時，磁片失磁，觸點斷開，信號切斷。通過這種方式，實現對氣缸活塞位置的檢測。

三、產品特點

非接觸式檢測：無需在氣缸兩端設置機控閥或行程開關，也不需要在活塞桿端部設置撞塊，使用方便且結構緊湊。

高可靠性：由于采用了磁感應原理，開關反應時間快，且壽命長、成本低。

多功能性：磁性開關的信號可以直接輸出到控制器，實現位置控制、到位停止、到位啟動等功能。同時，還可以通過控制器的判斷間接實現到位報警、未到位報警、物料檢測以及對氣缸動作次數的計數和循環次數的控制。

提高設備效率：相比傳統的定時控制方式，使用磁性開關可以更有效地提高被控設備的工作效率。

四、安裝與注意事項

安裝方式：磁性開關可以通過鋼帶固定、固定在導軌上、卡固在拉桿上或直接安裝等方式進行安裝。安裝時應確保開關與氣缸缸體的相對位置準確。

注意事項：

從安全考慮，兩磁性開關的間距應比大磁滯距離大3mm。

磁性開關不得裝在強磁場設備旁（如電焊設備等），以防止磁場干擾。

當兩個以上氣缸磁性開關平行使用時，為防止磁性體移動的相互干擾，影響檢測精度，兩缸筒間距離一般應大于40mm。

五、應用場景

磁性開關AL-35R廣泛應用于工業自動化領域，特別是在需要精確控制氣缸活塞位置的場景中。例如，在生產線上的氣缸驅動裝置中，通過安裝磁性開關，可以實現對氣缸的精確位置控制和狀態監測，從而提高生產效率和產品質量。

綜上所述，磁性開關AL-35R|220VAC 100mA 10W氣缸接近感應器是一種功能強大、性能穩定的傳感器產品，在工業自動化領域具有廣泛的應用前景。
