深入探討三線接近開關串聯應用及其圖紙解析

• 時間：2024-08-20 01:09:31
• 點擊：0

在工業自動化控制系統中，三線接近開關因其穩定性高、操作簡便而廣泛應用于各種檢測與控制任務。當多個三線接近開關需要聯合作業時，串聯連接方式便成為技術人員優先考慮的解決方案之一。本文將深入介紹三線接近開關串聯的相關知識，并提供圖紙解讀，幫助讀者更好地理解這一配置的應用和實施細節。

第一段：三線接近開關的基本概念

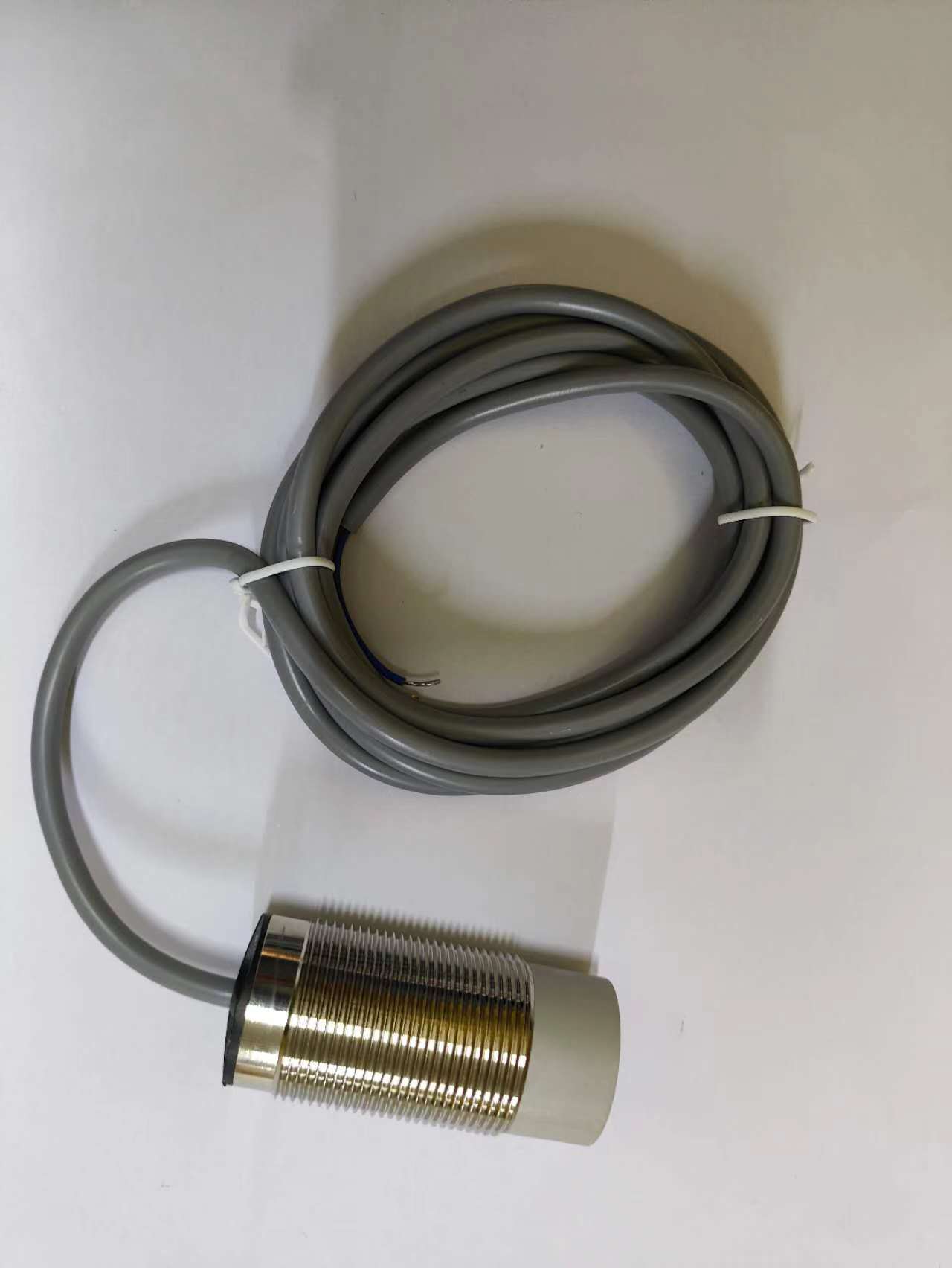

三線接近開關通常由三條線組成：電源正(V+)、電源負(V-)以及輸出信號線(S)。它利用電磁感應原理，在無需物理接觸的情況下檢測金屬物體的存在。當有金屬物體接近時，開關內部的振蕩器會被影響，從而觸發輸出信號的變化，實現對目標物體位置的檢測。

第二段：串聯連接的優勢

在多個傳感器的應用場合，通過將三線接近開關進行串聯連接，不僅可以節省控制線路的數量，而且能有效地統一控制多個傳感器的工作。串聯后的接近開關可以由同一控制器管理，簡化了系統設計，減少了布線的復雜性，并有助于降低故障發生的可能性。

第三段：串聯連接的實施要點

進行三線接近開關串聯時，需要注意幾個關鍵要點。一是確保所有開關的供電電壓和輸出邏輯相匹配；二是考慮串聯數量對總電流的影響，避免超過開關的額定負載；三是合理規劃接線順序，確保每個開關的信號能夠準確傳達至控制系統。

第四段：圖紙解讀的重要性

對于工程師而言，閱讀和理解三線接近開關串聯的電路圖紙至關重要。圖紙不僅詳細展示了各個組件之間的連接關系，而且還標注了關鍵的技術參數，如電源規格、負載能力以及信號類型等。正確解讀這些信息，能夠確保系統的高效穩定運行。

第五段：實際應用案例分析

以一個生產線自動裝配機械為例，通過串聯三個三線接近開關用于檢測傳送帶上的產品位置。第一個開關檢測產品是否到達指定位置，第二個監控產品是否正確翻轉，第三個則檢查產品是否移至下一工序。這種串聯配置使得整個流程的控制更加精確，提高了生產效率。

文章總結：

通過對三線接近開關串聯連接方式的深入探討和圖紙解析，我們可以清晰認識到它在工業自動化中的應用價值和實施細節。正確理解和運用這一技術，將大大提升自動化系統的可靠性和效率。希望通過本文的介紹，工程師們能夠更加自信地設計和部署三線接近開關串聯系統。
