PCB 線圈電感式傳感器采用非接觸和無磨損的方式檢測金屬物體。它使用高頻交流電磁場與目標相互作用。其優勢在于耐用性，可靠性，高開關頻率，和長使用壽命。由于采用特殊的 PCB 線圈設計，無論對象是鋼、不銹鋼、鋁、黃銅還是銅，衰減系數為 1,都能適應不同金屬的特性，并使開關距離相同，這減少了具有多個目標物金屬的應用程序中模型的多樣性，從而提高了存儲、購買和管理的成本效益；同時具有優異的 EMC 性能，可以輕易的滿足目前接近開關各類嚴格的標準，由于不存在鐵氧體線圈，可以抵抗 AC 和 DC 磁場的干擾。

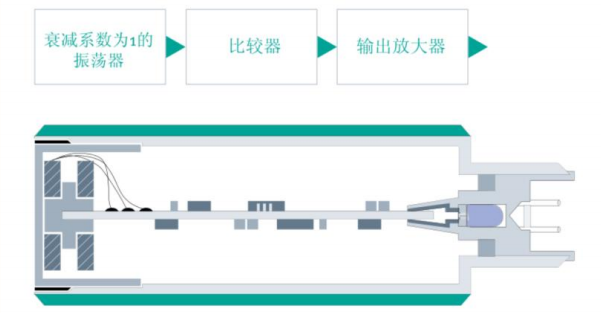

設計和工作原理
衰減系數為 1 的傳感器是在電感式接近開關的基礎上裝備了特殊的振蕩器。傳感器內部 有兩個耦合空心線圈，能夠保證根據不同的金屬特性作合適的檢測調整。無需考慮目標物是 不同的金屬，因?yàn)閭鞲衅髂茉谕桓袘?yīng)距離下檢測所有的金屬。
| ● 超長的檢測距離 | PNP NO |
| ● 精湛的 Factor 1 技術 | PNP NC |
| ● 高效選型和儲備 | NPN NO |
| ● 高系統有效性 | NPN NC |
| ● 完全齊平式安裝并具有超長的檢測距離 | |
● 不存在鐵氧體線圈，傳感器可以抵抗 AC 和 DC 磁場的干擾 | |
| ● PTFE 涂層產品可以抵抗焊接干擾 |
| 檢測對象 | 金屬物體（鋁、銅、鐵、馬氏體、V2A 不銹鋼等） |
| 安裝方式 | 齊平/非齊平 |
| 檢測距離 | 傳統開關距離的 2 倍距，且相等距離可檢測所有的金屬 |
| 工作環境溫度 | -25℃~+70℃ |

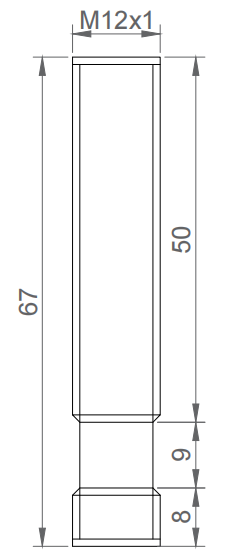

| 外形規格 | M12*1*67 |
| 工作電壓 | 10-36VDC |
| 衰減系數 | 1 |
| 工作頻率 | 大于 2.5kHZ |
| 最大負載電流 | 200mA |
| EMC 特性 | 滿足目前接近開關各類嚴格的標準 |
| 結構 | 多種具有工業標準外殼和尺寸的傳感器可選，包括圓柱形和方形 |
| 遲滯 | <15(Sr) |
| 過載保護電流 | 220mA |

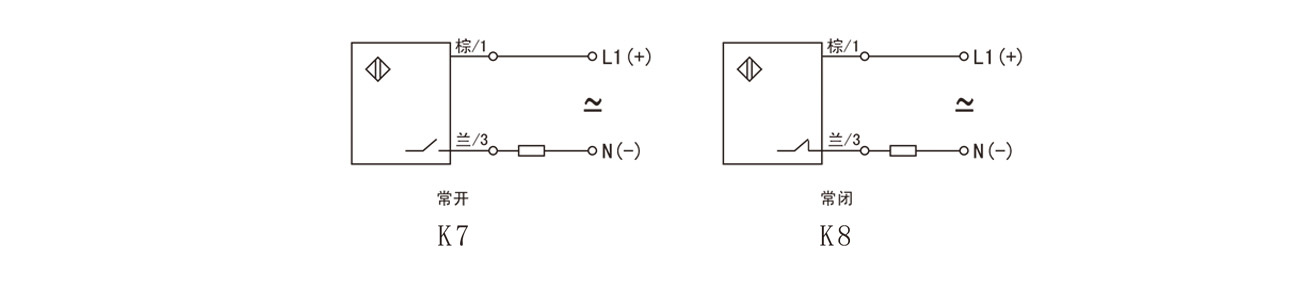

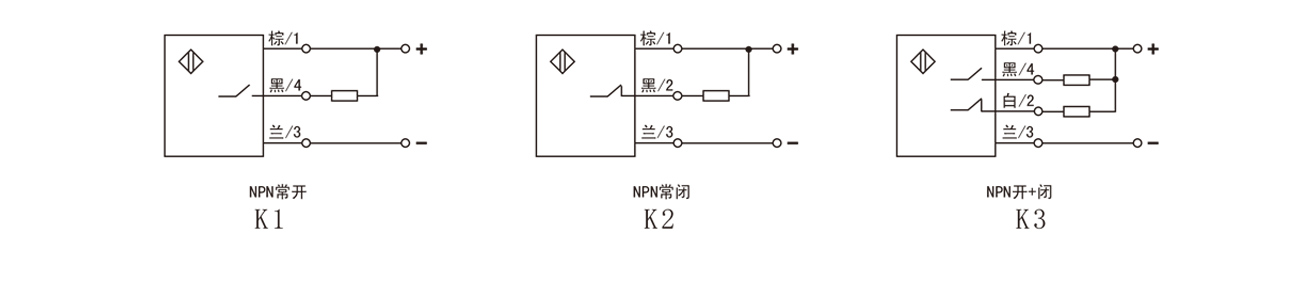

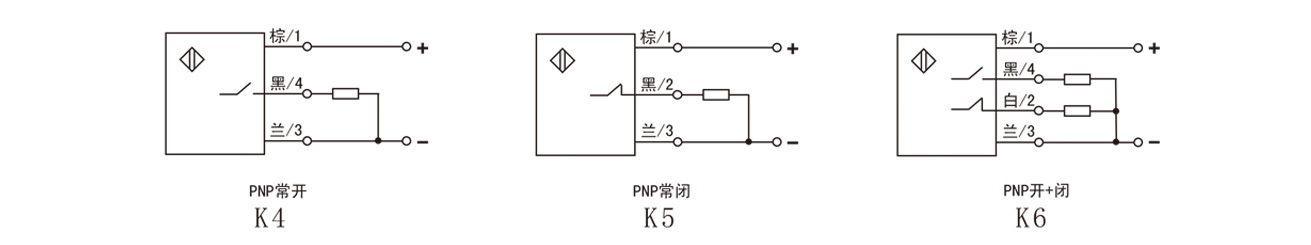

| 接口參數 | 可以近端配置 PNP/NPN 以及常開常閉 |
| 重復精度 | <3.0%(Sr) |
| 溫度漂移 | <10%(Sr) |
| 響應時間 | 0.5ms |
| 連接方式 | 連接器、電纜 |
| 防護等級 | IP67 |
| 感應面材質 | PBT |
| 外殼材質 | 銅鍍鎳 |
| EMC | RFI>3V/M / EFT>1KV / ESD>4KV(contact) |
| 沖擊/震動 | IEC 60947-5-2,Part7.4.1 / IEC 60947-5-2,Part7.4.2 |
