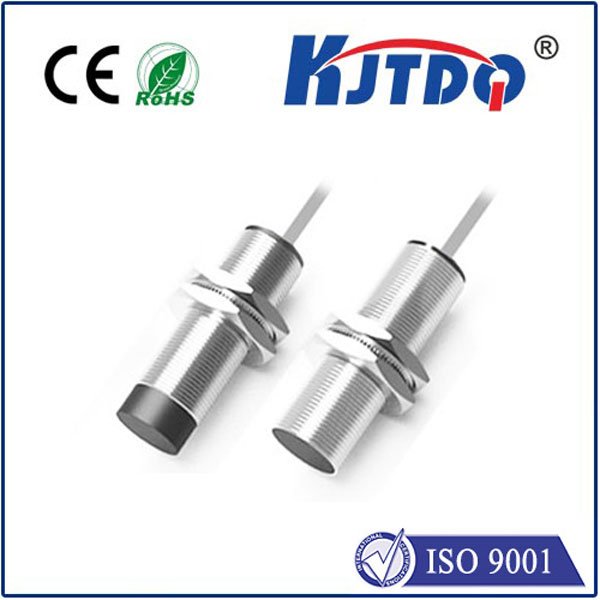

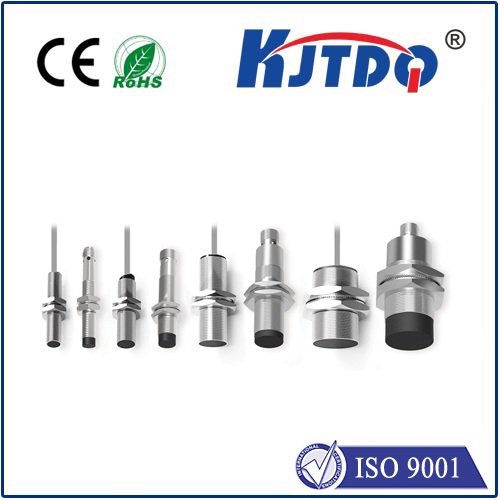

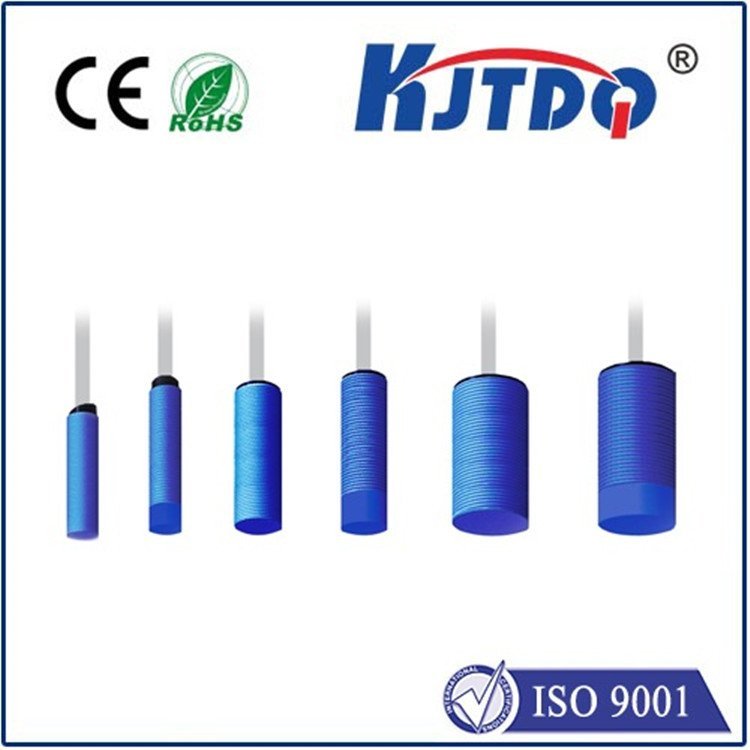

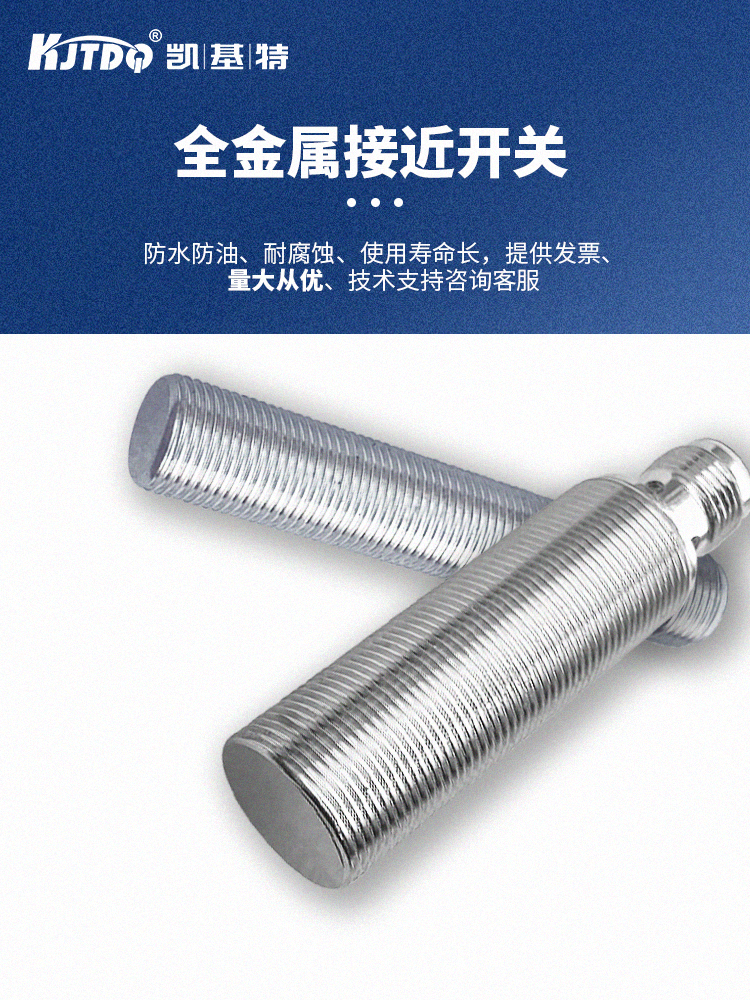

凱基特CR18-8DN限位用電容式接近開關

原理：

就是當電源接通時，RC振蕩器不震蕩，當一目標朝著電容器的電極靠近時，電容器的容量增加，振蕩器開始震蕩，通過后極電路的處理，將振和震蕩兩種信號轉換成開關信號，電容式接近開關的感應圈由同軸金屬電極構成，很像“打開的”電容器電極，這兩個電極構成一個電容，串接在RC振蕩回路中，從而起到檢測有無物體存在的目的。

結構：

電容式接近開關由三大部分組成：振蕩器、開關電路及放大輸出電路。振蕩器產生一個交變磁場。當金屬目標接近這一磁場，并達到感應距離時，在金屬目標內產生渦流，從而導致振蕩衰減，以至停振。振蕩器振蕩及停振的變化被后級放大電路處理并轉換成開關信號，觸發驅動控制器件，從而達到非接觸式之檢測目的。

開關功能:

電容式傳感器的感應面同兩個同心布置的金屬電組成，這兩個電相當于一個非線繞電容器的電。電的表面a和b連接到一個頻振蕩器的反饋支路中，對該振蕩器的調節要使得它在表面自由時不發生振蕩。

當物體接近傳感器的有效表面時，它進入了電表面前面的電場，并引起耦合電容發生改變。振蕩器開始發生振蕩，振蕩幅度由一個評價電路記錄下來并被轉換為一個開關命令。

電容式接近開關亦屬于一種有開關量輸出的位置傳感器，它的測量頭通常是構成電容器的一個板，而另一個板是物體的本身，當物體移向接近開關時，物體和接近開關的介電常數發生變化，使得和測量頭相連的電路狀態也隨之發生變化，由此便可控制開關的接通和關斷。電容式接近開關對任何介質都可以檢測，包括導體、半導體、緣體，甚至可以用于檢測液體和粉末狀物料。對于非金屬物體，動作距離決定于材質的介電常數，材料的介電常數越大，可獲得的動作距離越大。

接線：

1、兩線制

兩線制接線特別簡單，把接近開關和負載串聯，然后接上電源，用匹配的檢測對象物質接近接近開關，接近開關就會動作。

2、三線制引線有顏色標識

接近開關三線制引線有顏色標識，電源正極線顏色（紅或棕）、電源0V線顏色（藍）、信號線顏色（黃或黑）。

因為接近開關三線制有分PNP型NPN型兩種，所以它的接線有區別。如果是NPN型的接近開關接線，找到接近開關信號線，接上負載，然后負載再接接近開關電源正極線。如果是PNP型接近開關同樣找到接近開關信號線，接上負載，然后負載在接接近開關電源0V線。
