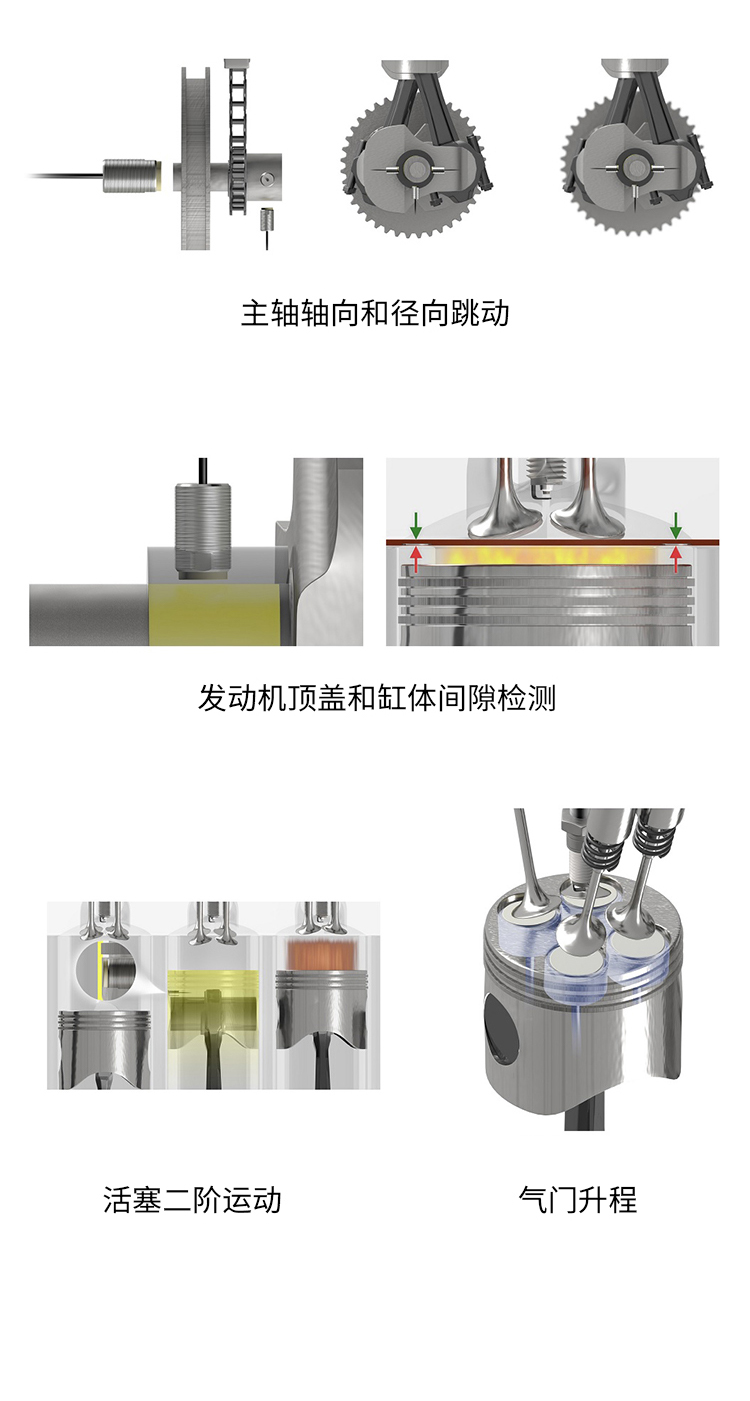

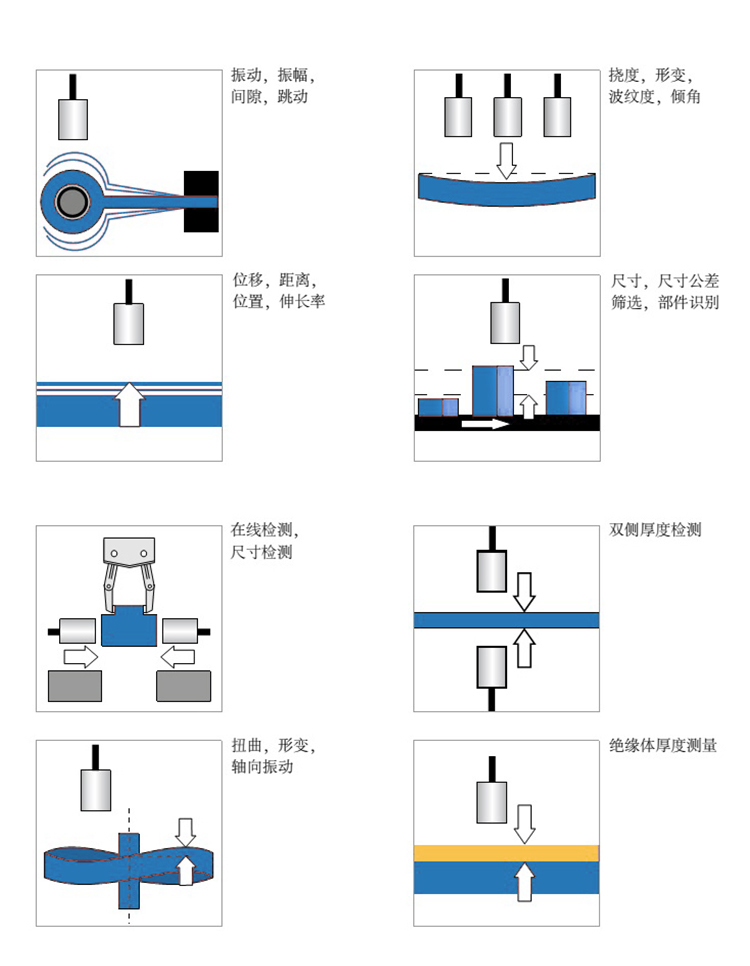

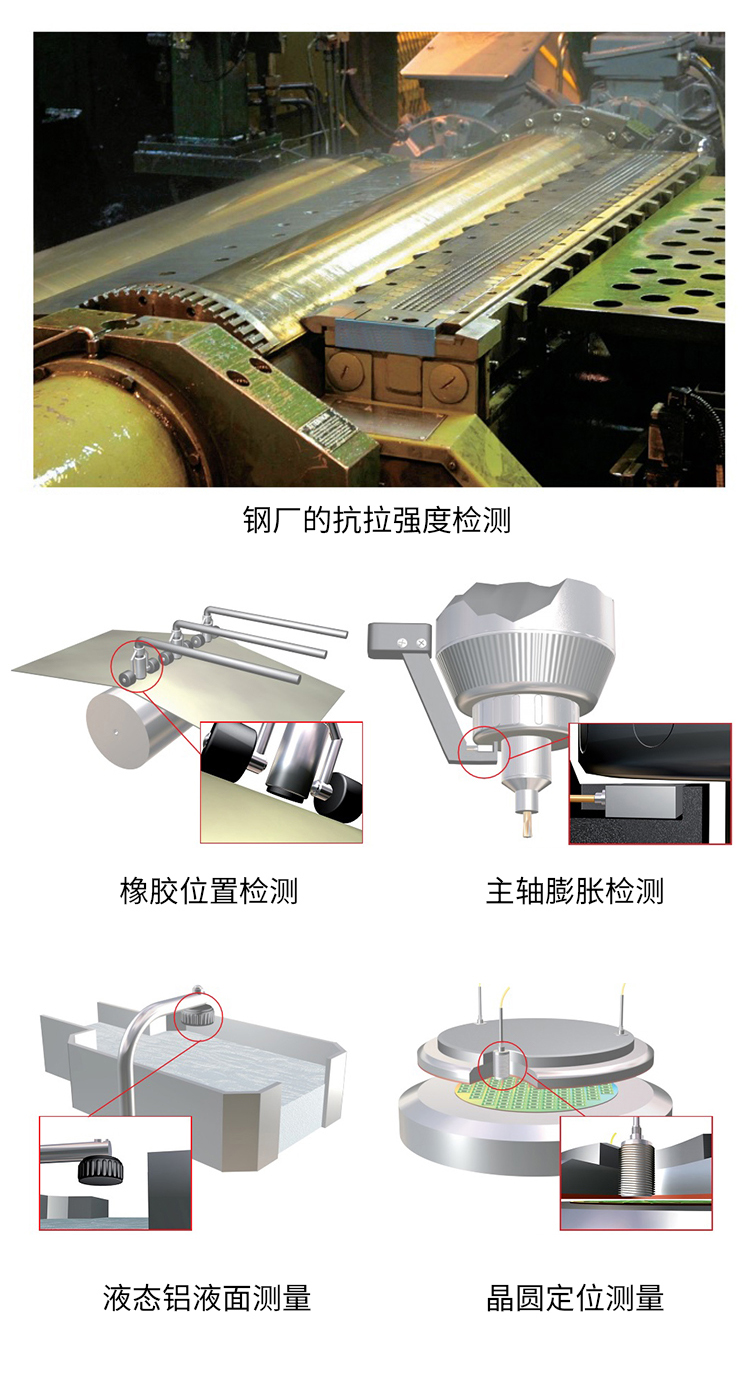

應用:
帶有模擬輸出的電感式接近傳感器是一種測量式控制位置偏差的電子信號發生器,其用途非常廣泛。
例如：--可測量彎曲和偏移
--可測量幅高度
--可控制尺寸的穩定性
--可控制定位
--可控制對中心率或偏心率
工作原理：

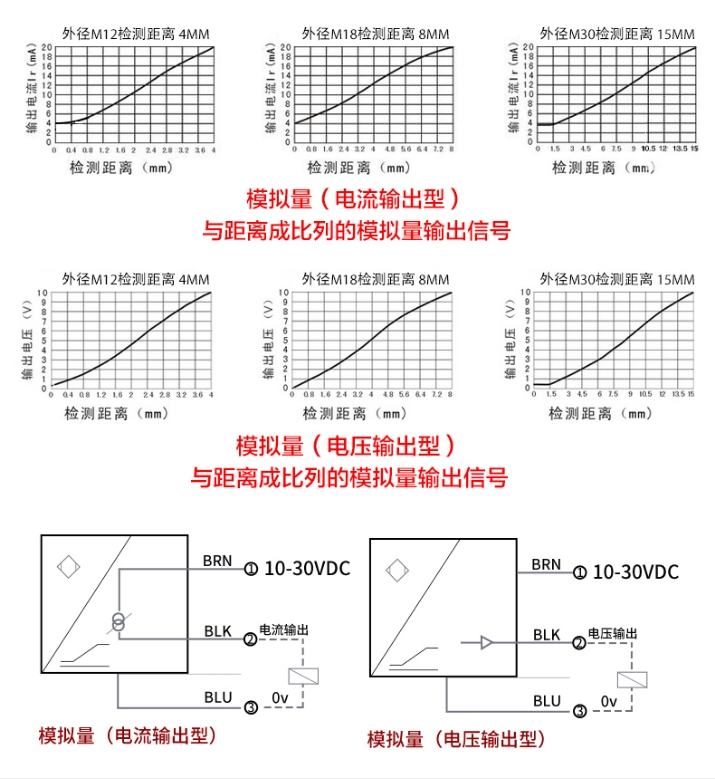

當一金屬物體接近模擬傳感器的感應面時，使模擬傳感器LC振蕩量衰減，利用這一點的變化量，轉換電流輸出量，輸出電流的大小，直接和金屬物體與模擬傳感器感應面之間距離遠近或成正比例關系(可參看接近距離與輸出電流關系曲線圖)。
標準檢測物：
用1mm厚方形鋼片，邊長和模擬傳感器的感應面直徑相等的電工軟鐵(即A3鋼材)
| ● 能檢測各種金屬物體 | 直流三線PNP |
| ● 具有浪涌、過載、逆極性保護功能 | 4-20MA |
| ● 外殼材料: 銅鍍鎳 | 0-20MA |
| ● 防護等級: IP67(IEC) | 0-10V |
| ● 環境溫度: -25℃~+70℃ | 其他定制 |
| 產品型號 | KJT-WJ18 |
| 安裝方式 | 非埋入式 |
| 檢測距離 | 0.1-8mm |
| 工作環境溫度 | -25℃~+70℃ |
| 外形規格 | M18*1-55 |
| 工作電壓 | 10-36VDC |
| 漣波 | <10% |
| 無負載電流 | <35mA |
| 負載電阻 | 電流輸出 4-20mA /400ΩMax 電壓輸出 0-10VDC / ≥2KΩ， 電壓電流雙輸出 0-10VDC/≥2KΩ ; 0-20mA/400Ω |
| 線性度 | <5% |
| 開關頻率 | 100Hz |
| 溫度漂移 | <5%(Sr) |
| 重復精度 | 0.02mm |
| 短路保護 | -- |
| 反極性保護 | YES |
| 連接方式 | 2M PVC引線 |
| 防護等級 | IP67 |
| 感應面材質 | PBT |
| 外殼材質 | 銅鍍鎳 |
| EMC | RFI>3V/M / EFT>1KV / ESD>4KV(contact) |
| 沖擊/震動 | IEC 60947-5-2,Part7.4.1 / IEC 60947-5-2,Part7.4.2 |
